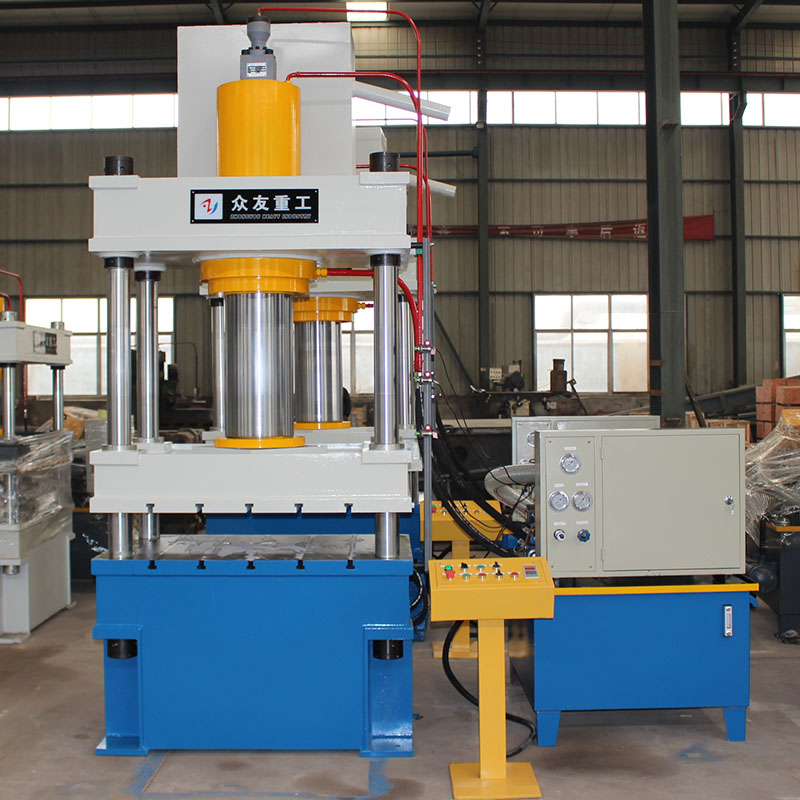

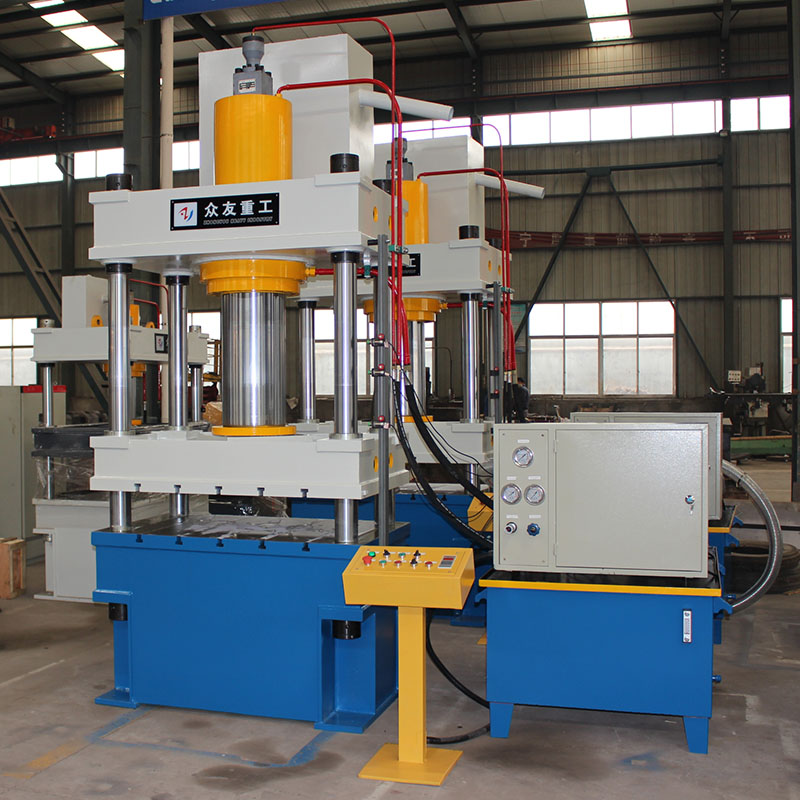

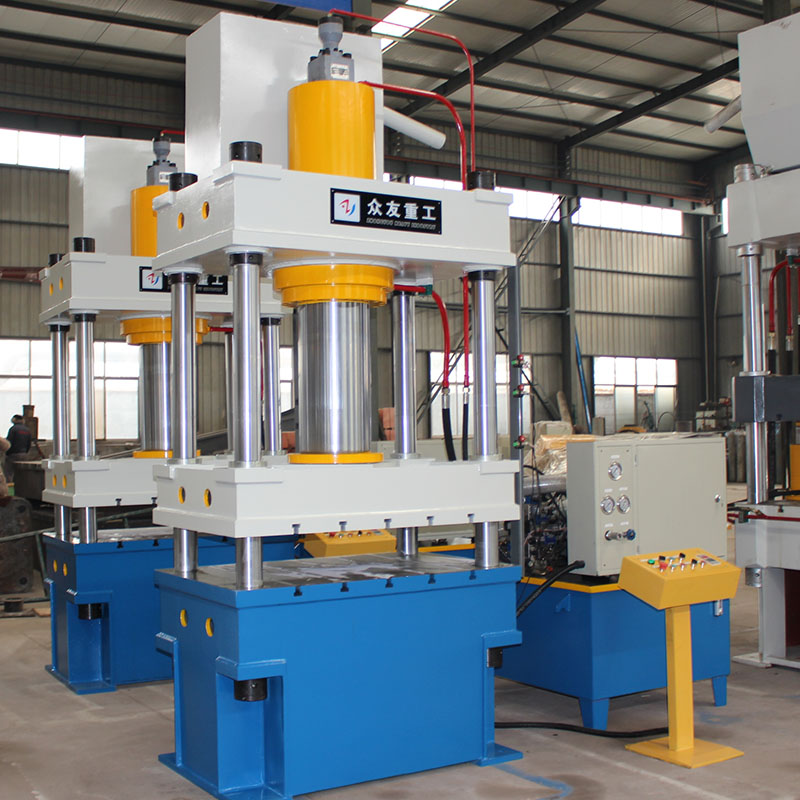

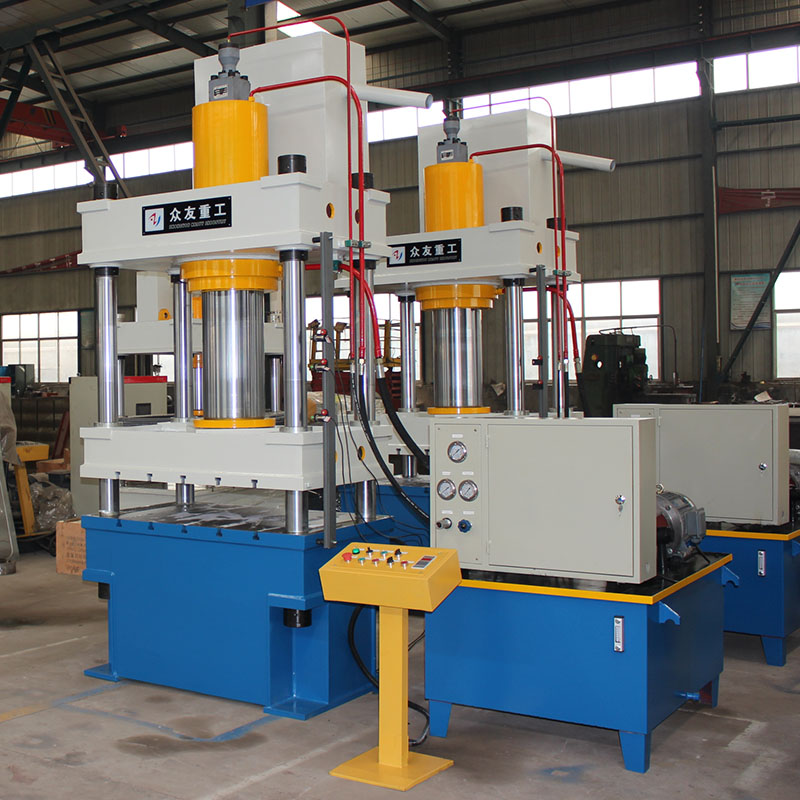

200噸三梁四柱油壓機 200T金屬拉伸油壓機

三梁四柱油壓機適用于各種可塑性材料的壓制工藝，如沖壓、彎曲、翻邊、薄板件的拉伸、成型、沖裁、彎曲等。也可從事于校正、壓裝、砂輪成型、塑料制品及粉末制品的壓制成型

tags:

在線訂購

產品詳情

產品介紹

200噸三梁四柱油壓機主機采用三梁四柱式結構，具有操作簡便、工作可靠，并可根據具體成型工藝要求增加相應的輔助裝置，以適應較為復雜零件的生產。三梁四柱油壓機結構簡單經濟實用，它由上橫梁，滑塊，工作臺，立柱，主缸，液壓動力系統及電器系統等部件組成。它的顯著特點是工作空間寬敞，整機結構簡單，工藝性較好。機身由上橫梁，活動橫梁，工作臺和四根立柱組成，工作缸安裝在上橫梁內，活動橫梁與工作缸的活塞聯接成一整體，以立柱為導向做上下運動，并傳遞工作缸的內產生力量，對制件進行壓力加工

組成部分

200噸三梁四柱油壓機由主機及控制機構兩大部分組成，通過管路及電氣裝置聯系起來構成整體。主機部分包括機身、主缸、限程裝置等。控制機構包括液壓泵站（動力系統）、電器箱、移動操縱臺等組成

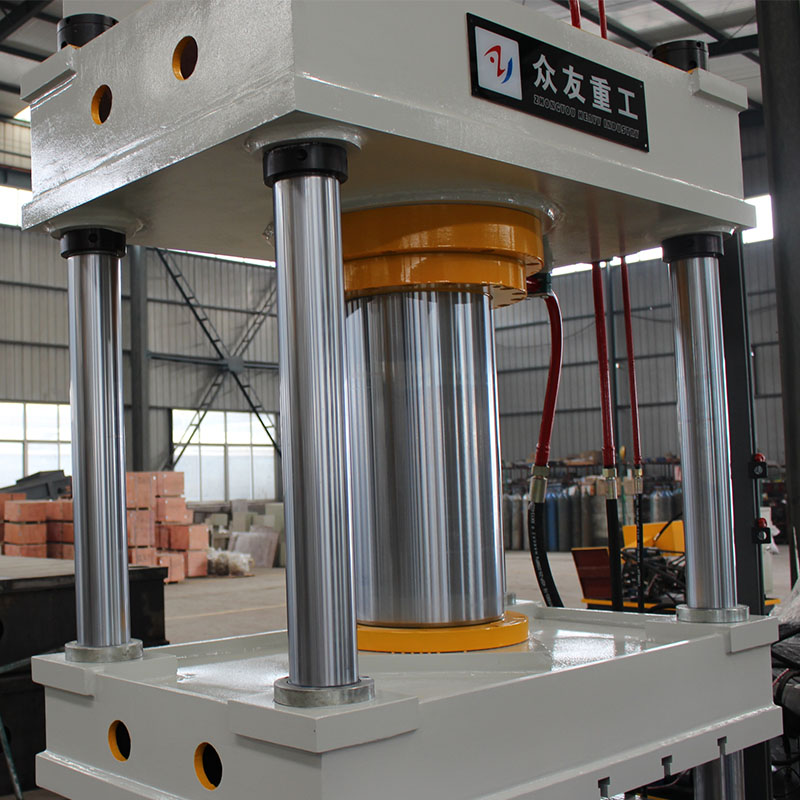

1、機身

主機，機身采用三梁四柱式結構：它由上、下橫梁、滑塊、工作臺、立柱、主缸、液壓動力系統及電器系統等部件組成

2、主缸

主缸缸體固定于臺面。活塞下端用聯結法蘭、螺栓與滑塊聯接，活塞頭部之材料為鑄鐵，作導向用。活塞頭部按有方向相反的YX型密封圈，在活塞桿上裝有O型密封圈，將缸內分成兩個油腔缸上裝有導向套，導向套的外圓上裝O型密封圈，借助法蘭及螺栓鎖緊，以保證缸口密封。在缸口法蘭上裝有防塵圈，以保證活塞桿的防塵

3、液壓站

液壓泵由油箱、軸向柱塞泵、電動機、二通插裝閥、濾油器、空氣濾清器組成

油箱為Q235鋼板焊接接件，前端裝有壓力表，以便觀察壓力和調節壓力之用。在壓力表支架下部裝有液位計，以觀察液位用。在油泵的吸油口裝有吸油濾油器，以保證泵、液壓系統的清潔。在油箱的面板上裝有空氣濾清器，以過濾空氣

產品特點

1、本機采用液壓傳動，高度專業整體閥塊，超大流量通徑，使系統壓力損失少,密封性能好

2、插裝閥、電液比例閥的使用和獨特的油路設計使液壓系統完美無缺，即使在長期大負荷的情況下工作，系統也不會出現力不從心的現象

3、系統設計預泄荷裝置，大程度消除了液壓沖擊

4、先進的快速裝置，確保用戶的生產需求

5、電器部分采用進口PLC全自動控制系統，抗干擾能力強、故障率低

6、機體采用整體鋼結構，強度高，穩定性好，不需要安裝地腳螺釘

YQ32系列三梁四柱油壓機
項目	200t-BK	250t	250t-K	315t-A	315t-B	315t-C	315t-D	500t-A	500t-B
液體壓力Mpa	25	25	25	25	25	25	25	25	25
滑塊有效行程mm	600	400	600	400	600	600	800	600	800
開口高度mm	1000	800	1000	700	1000	1000	1250	1000	1500
工作臺有效面積	800*800	800*800	800*800	700*700	800*800	1000*1000	1260*1160	1500*1500	2500*1400
空程下降速度mm/s	190	32	160	60	60	80	100	100	120
壓制速度mm/s	12-18	8-15	8-15	7	6	6	6-12	8-12	8-12
回程速度mm/s	100	26	70	60	60	60	60	80	80
電機功率KW	11	15	15	15	15	15	22	37	37
頂出力t	50	50	50	50	50	63	63	100	100
頂出行程mm	300	300	300	300	300	300	300	300	350

YQ32系列三梁四柱油壓機
項目	630t-A	630t-B	630t-C	800t	1000t	1250t	1600t	2000t
液體壓力Mpa	25	25	25	25	25	25	25	25
滑塊有效行程mm	400	900	900	900	900	900	900	900
最大開口高度mm	1200	1500	1500	1500	1500	1600	1600	1600
工作臺有效面積	1200*1000	1600*1000	2200*1600	1500*1500	1500*1500	1700*1600	2000*1600	2000*2000
空程下降速度mm/s	100	100	100	100	80	80	80	80
壓制速度mm/s	5-12	5-12	5-12	5-12	10	6-10	6-10	6-10
回程速度mm/s	60	60	60	60	50	45	40	40
電機功率KW	45	45	45	37*2	37*2	37*2	37*2	45*2
頂出力t	100	100	100	125	125	200	200	250
頂出行程mm	350	350	350	350	350	450	450	450

滕州眾友重工機械設備有限公司是我國油壓機、壓力機專業生產企業之一, 公司擁有大型落地鏜銑床、重型車床、銑床刨床等設備，工藝裝備先進,專業生產常規油壓機、四柱油壓機、小型油壓機、單臂油壓機、多功能油壓機、框式油壓機、龍門油壓機、臥式油壓機、三梁四柱油壓機各類油壓機及汽保設備。公司與多家國有大型企業、獨資合資及民營企業服務配套數十臺，深受用戶歡迎

1.關于質量，你們如何控制質量呢?
滕州眾友重工機械設備有限公司有16年的油壓機生產經驗。整機檢測100%合格后準予出廠。
2.關于交貨貨期
通常是3-60天。根據您的需求，量身定制油壓機設計方案。
3.是否提供技術支持?
眾友重工油壓機，72小時內免費提供設計方案。
4.你們的產品有資質認證嗎？
我們的產品我公司已通過國內ISO質量管理體系認證、歐盟CE認證、SGS等多項認證，擁有多項產品創新專利及榮譽證書。
5.滕州眾友重工的優勢
我們擁有自主廠房，自主品牌，16年的生產經驗，完善的售前售后服務，工人生產經驗豐富，原料源于大品牌，產品質量有保障，價格優惠
6.滕州眾友重工油壓機廠家地址
山東省滕州市經濟開發區興業北路219號
